Wat is een oscilloscoop en hoe maak je de juiste keuze?

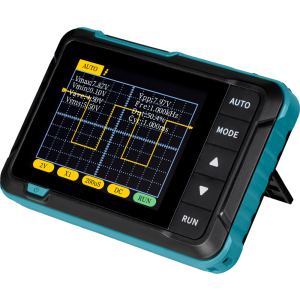

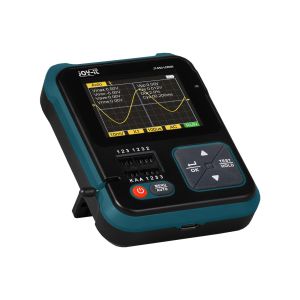

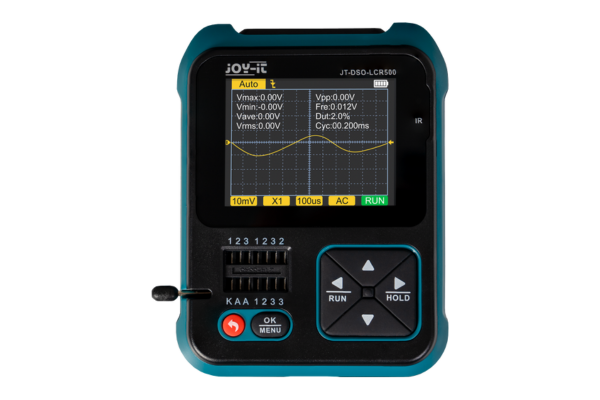

Een oscilloscoop is een meetinstrument dat elektrische signalen in grafische vorm weergeeft op een scherm. Deze grafische weergave, meestal een X-Y plot, laat zien hoe de spanning van een signaal verandert in de tijd. Dit wordt vaak gebruikt om de vorm, frequentie, amplitude en andere eigenschappen van elektrische signalen te analyseren en fouten in circuits op te sporen.

Oscilloscopen zijn onmisbaar in talloze toepassingen:

• Storingzoeken: Door de vorm van een signaal te analyseren, kunnen technici snel de oorzaak van storingen in elektronische circuits opsporen.
• Signaalontwerp: Ze worden gebruikt om nieuwe circuits te ontwerpen en te testen.
• Onderwijs: In onderwijsinstellingen worden oscilloscopen gebruikt om studenten de principes van elektronica bij te brengen.
• Onderzoek: Wetenschappers zetten oscilloscopen in voor onderzoek naar allerlei elektrische fenomenen.

Een oscilloscoop werkt door het meten van een elektrisch signaal, dat vervolgens in een grafiek wordt omgezet. Dit signaal wordt door een sonde opgepikt en naar het interne systeem van de oscilloscoop gestuurd. De tijd-as (horizontaal) laat zien hoe het signaal zich in de tijd ontwikkelt, terwijl de spannings-as (verticaal) aangeeft hoe de spanning fluctueert.

Door deze grafiek te analyseren kunnen gebruikers de eigenschappen van het signaal bestuderen, zoals de frequentie, amplitude, ruis en verstoringen. Dit maakt het een cruciaal instrument bij het testen en kalibreren van elektronische apparaten.

Bij het kiezen van een oscilloscoop moet je rekening houden met verschillende factoren, afhankelijk van de toepassing waarvoor je het wilt gebruiken:

• Bandbreedte: Dit is de belangrijkste specificatie van een oscilloscoop. De bandbreedte bepaalt welke frequenties het apparaat nauwkeurig kan meten. Als je bijvoorbeeld signalen van 100 MHz wilt meten, moet je een oscilloscoop hebben met minstens 100 MHz bandbreedte, maar bij voorkeur meer (bijvoorbeeld 200 MHz voor nauwkeurigheid).
• Sample rate: De sample rate bepaalt hoe vaak het signaal per seconde wordt gemeten. Een hogere sample rate biedt meer gedetailleerde metingen. Voor nauwkeurige weergave van snelle signalen heb je een hoge sample rate nodig (bijvoorbeeld 1 GSa/s of meer).

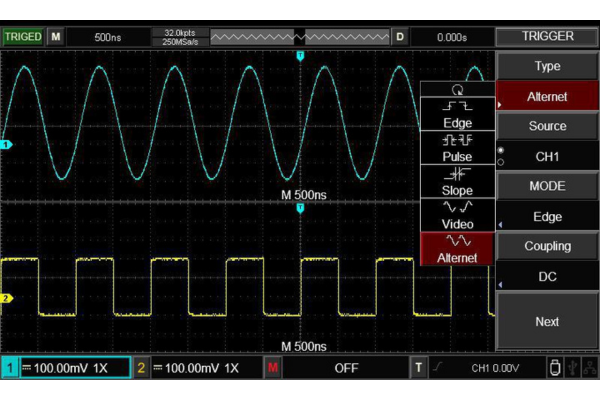

De UNI-T UTD2000 reeks is een serie digitale oscilloscopen die bekend staat om hun betaalbaarheid en veelzijdigheid, ontworpen voor zowel beginners als professionals. We hebben deze in 2 versies in ons assortiment

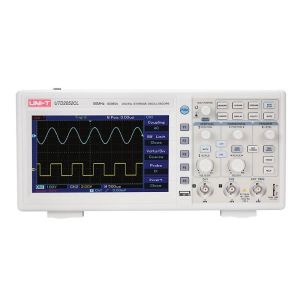

• UTD2052: Dit model heeft een bandbreedte van 50 MHz en een sample rate van 500 MSa/s, wat het geschikt maakt voor het meten van relatief snelle signalen. Het heeft 2 kanalen, een groot scherm en diverse handige functies zoals automatische metingen en triggeropties. Dit maakt het ideaal voor het testen van basis elektronische circuits en signalen.

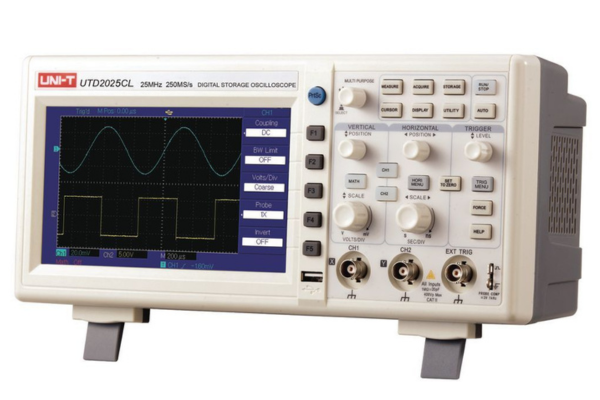

• UTD2025: Dit model biedt een lagere bandbreedte van 25 MHz en een sample rate van 250 MSa/s. Het is geschikt voor het meten van tragere signalen, zoals in audio- of basisanaloge schakelingen. Het is compacter en eenvoudiger, waardoor het meer wordt gebruikt door hobbyisten of voor educatieve doeleinden.

Beide modellen in de UTD2000-serie hebben functies zoals opslagmogelijkheden, USB-connectiviteit, en een gebruiksvriendelijke interface, wat ze praktisch maakt voor alledaags gebruik in laboratoria of werkplaatsen

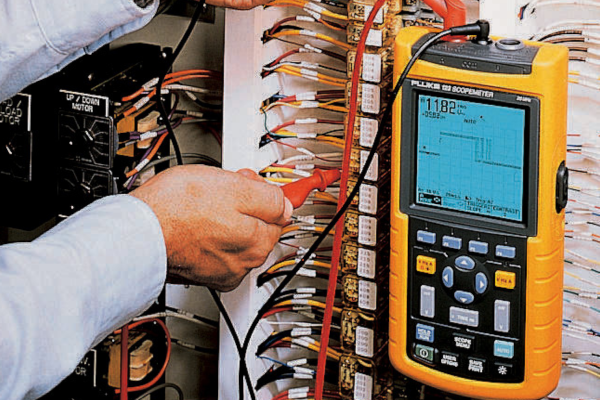

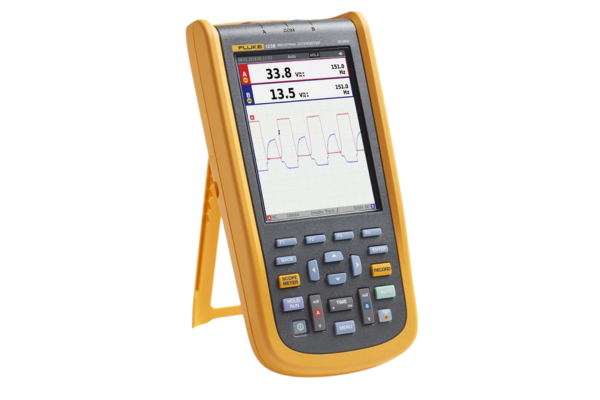

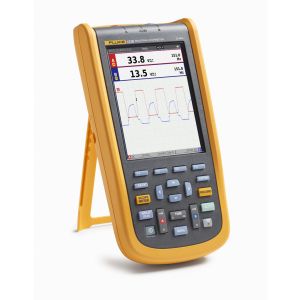

De FLUKE-123 is een draagbare oscilloscoop uit de Fluke ScopeMeter-serie, die vooral wordt gebruikt in industriële omgevingen. Het is een 2-in-1 apparaat dat zowel de functies van een oscilloscoop als een multimeter combineert. Dit maakt het ideaal voor technici die diagnostische tests moeten uitvoeren op elektrische installaties en industriële systemen.

• 20 MHz bandbreedte, geschikt voor het meten van zowel langzame als snel veranderende signalen.
• 40 MSa/s sample rate, voldoende voor basismetingen in elektrotechnische omgevingen.
• Robuust en compact ontwerp, bestand tegen ruwe omstandigheden.
• Mogelijkheid om zowel elektrische als elektronische systemen te analyseren, inclusief motoren, vermogensschakelaars en netvoedingssystemen.
• Isolatieweerstand en frequentiemetingen, die zorgen voor extra functionaliteit naast de gebruikelijke oscilloscoopmetingen.
